技術說明

SXT系列開式冷卻塔經我司集多年設計、制造經驗，經過不斷改進、完善后制造出來的冷卻塔技術成熟、性能穩定，經專業機構的檢測，我司冷卻塔的各項性能及指標達到或超過國際GB7190.2-1997《玻璃纖維增強塑料冷卻塔》的規定，該塔以其優良的品質，廣泛應用于冶金、石化、電力、醫藥、中央空調等循環冷卻水系統。

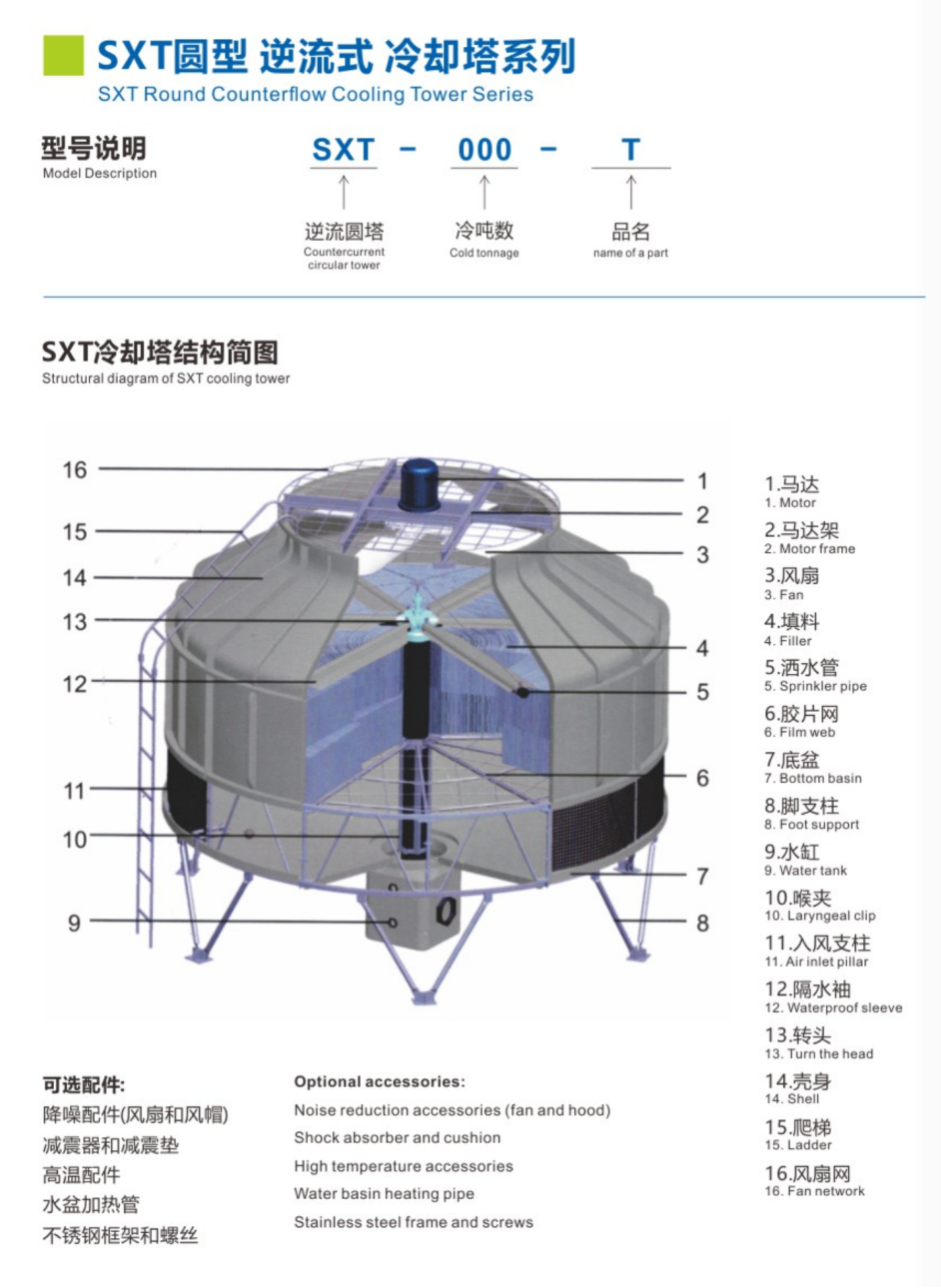

1、塔型結構

SXT系列圓形逆流冷卻塔塔體護圍采用玻璃鋼材質，既保證了塔體的強度也降低了塔體的重量，并且美觀大方。

該塔在結構上采用鋼結構桁架體系，所有構件之間的連接均采用不銹鋼螺栓連接，根據節點之間的特點適當加以約束，因而塔體不僅具有良好的整體剛度，而且改變了塔體結構的內力分布，使結構受力更加合理。

冷卻塔底部設玻璃鋼材質的集水盤，集水盤的設置，有效避免了冷卻塔通風短路的問題，使進塔空氣完全從進風窗進入塔內，使冷卻循環水與空氣充分接觸，大大提高了冷卻塔的冷卻效率，集水盤的設置還減小了由水淋水落差而造成的噪音。

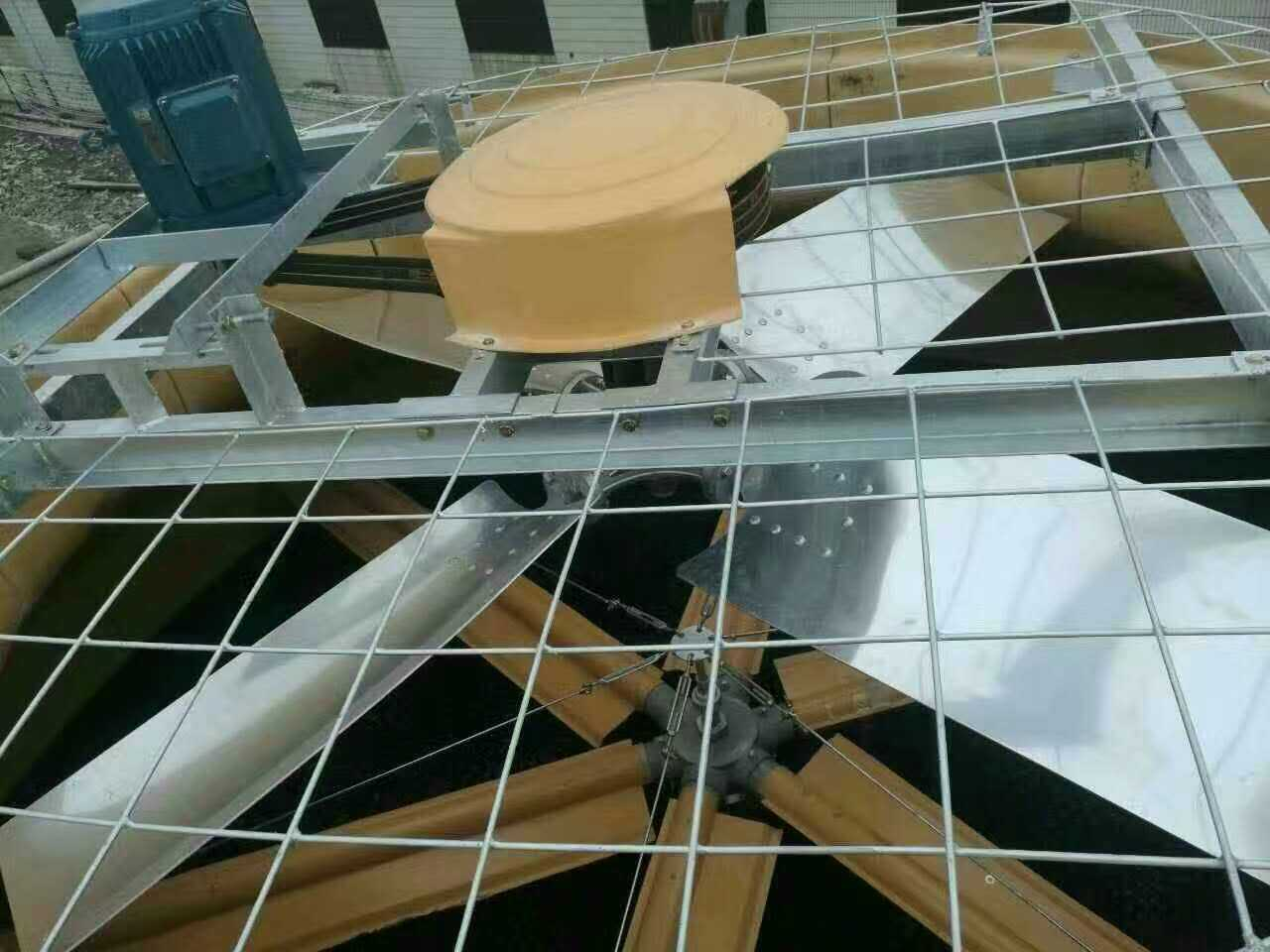

風機

葉片材質：鋁合金材質

生產廠家：浙江上虞百官電機有限公司

概述：風機葉片采用模壓成型，葉片圓滑成流線型，外表光潔無裂縫、缺口、毛刺等缺陷，風機的葉輪出廠前經動、靜平衡測試，風機是冷卻塔設備中的重要部件，其性能的優劣將直接影響到冷卻塔的熱工性能，因此在風機的選擇上對配套廠家進行嚴格要求的基礎上，對系統中的一些關鍵部件，要求配套廠家進行特殊處理，為客戶提供高質量的通風設備。

產品特點：葉片及輪轂采用等力矩設計，葉片角度可根據所需風量進行調整，采用了高強度輕材質的固定座，使輪轂總體的重量減輕，并且固定座重量減輕是在輪轂外側，故轉運慣量比原來減小很多，提高了風機運轉的安全性。

1、電機

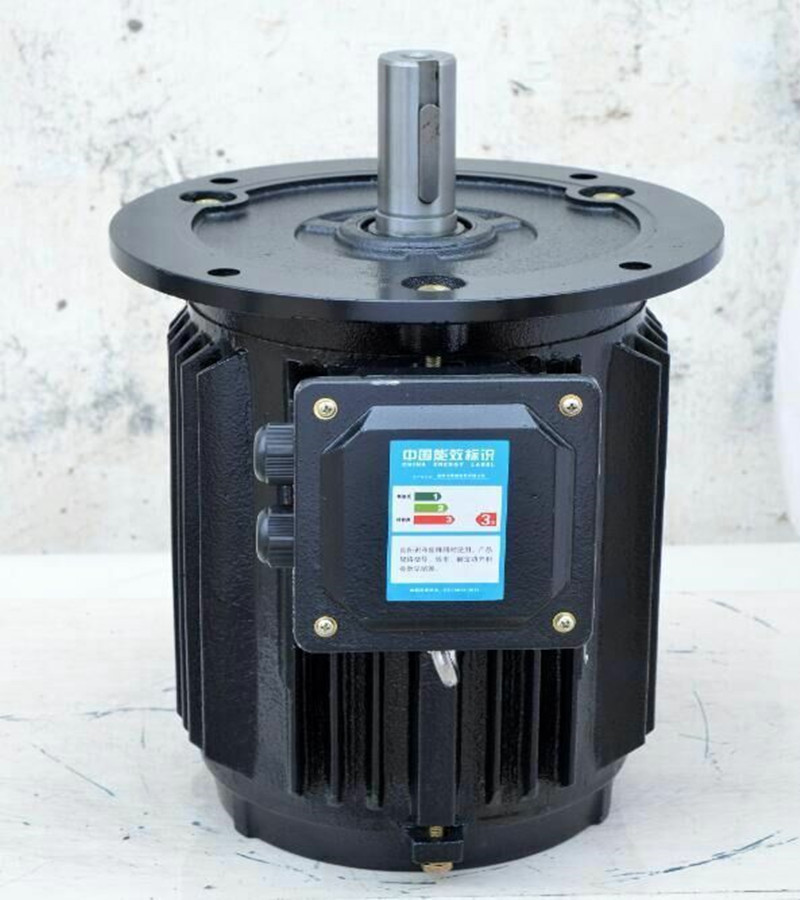

冷卻塔專用電機

產地：臺灣

Y系列戶外型電動機

全封閉防水冷卻塔專用電機

電力條件：380V/50Hz/3P

防護等級：IP55

絕緣等級：F級，對電動機的接線匣進行防水密封，上油防腐等處理，同時具有缺相保護功能。

在標準設備工況條件下，電動機的電流值不超過額定電流值

1、減速機

減速機采用浙江上虞百官電機有限公司，此種皮帶減速機是國內的知名品牌，具有傳動平穩、運行噪音低、加油方便、便于維修、使用壽命長等特點

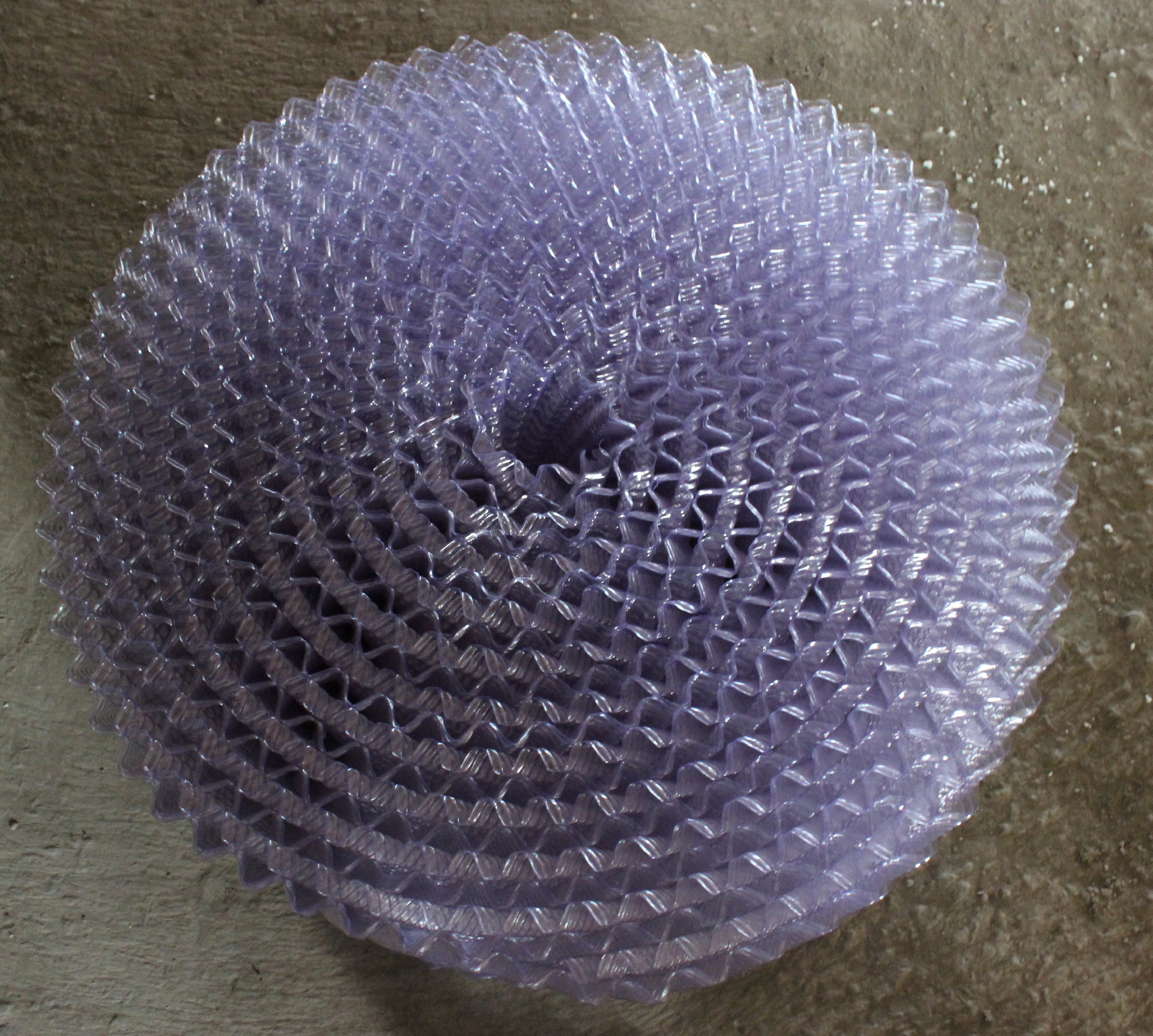

1、填料系統

材質：改性阻燃及抗化學腐蝕的改性PVC材料

填料片基片厚度：0.40±0.03mm

制造、檢驗、安裝標準：DL/T742-2001《冷卻塔填料部技術條件》

技術特點：

1）高效低阻：經多次技術改進的波形使填料具有更大的比表面積，有效處長了水滴在填料的停留時間，水氣熱交換更加充分。

2）優越的阻燃性能：阻燃氧指數≧40

3）親水憎油性能優越、耐溫差變化，在溫度60℃條件以下不會(huì )發生幾何變形，在溫度-40℃條件下不破碎、不脆裂。

4）組裝塊強度強：填料片采用穿桿懸掛式，穿掛率100%，填料不變形，強度大、易更換，運行使用成本低。

5）填料兩端自帶有收水槽，使冷卻塔在運行中有效降低了漂水損失

6）我司選用的填料原片材塑化均勻，無裂縫、無孔洞、無氣泡及分散不良的輔料。

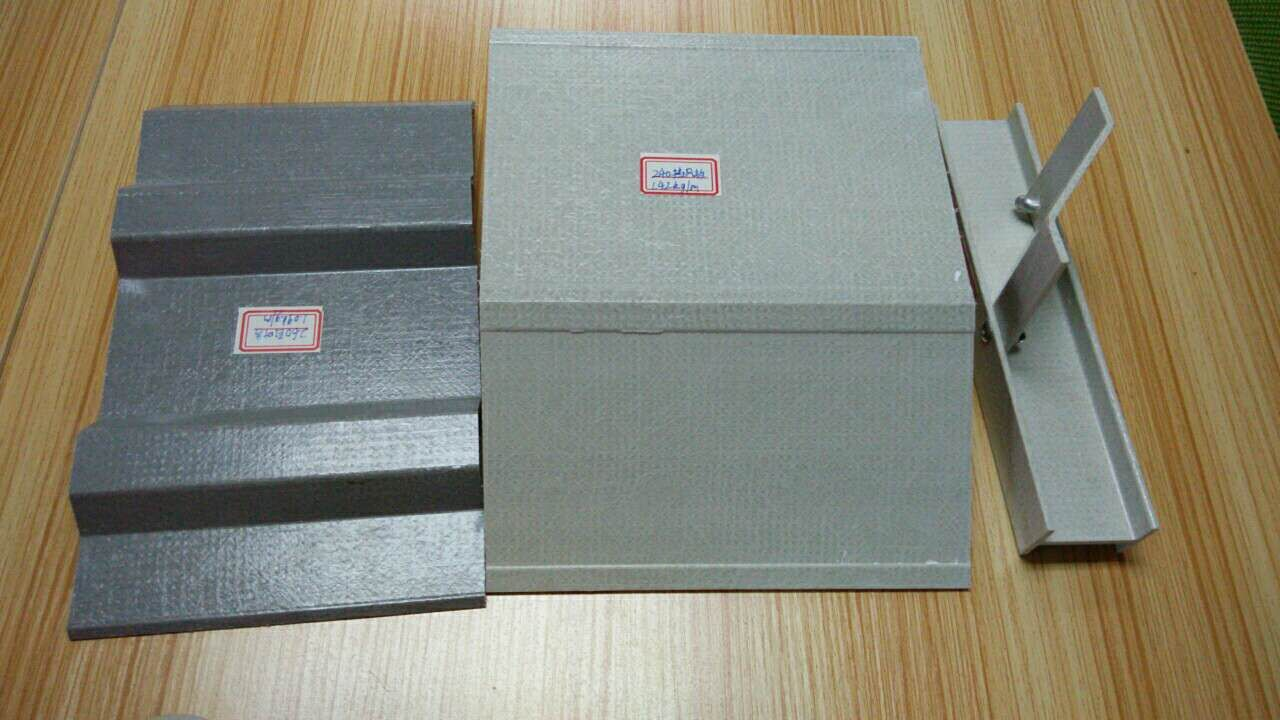

6、玻璃鋼構件

原材料供應商：玻璃纖維布、纖維氈：建材部二五三廠

              樹脂：常州市華日新材有限公司

              膠衣：美國亞什蘭有限公司

主要制造、檢驗標準：GB7190—1997《玻璃纖維增強塑料冷卻塔》等。

技術指標：每塔體外表面上3-5mm的氣泡在1㎡范圍內不超過3個。表面氣泡最大直徑不大于5mm。

固化度按GB/T2576-1989《纖維增強塑料樹脂不可溶分含量試驗方法》規定≧80%

巴柯?tīng)栍捕劝?/span>GB3854-1987《纖維增強塑料巴柯?tīng)栍捕仍囼灧椒ā芬幎?gt;35%

樹脂含量按GB/T2577-1989《玻璃鋼樹脂含量試驗方法》規定在45%-55%

抗強度按GB/T1447-1983《玻璃纖維增強塑料拉伸性能試驗方法》規定≧200Mpa

彎曲強度按GB/T1449-1983《玻璃纖維增強彎曲性能試驗方法》規定聚脂玻璃鋼件彎曲強度147Mpa，環氧玻璃鋼件彎曲強度≧196Mpa。

抗沖擊韌性強度按GB/T1415-1983《玻璃纖維增強塑料簡支梁式?jīng)_擊韌性試驗方法》規定≧20J/c㎡。

密度按GB/T1463-1988T<纖維增強塑料密度和相對密度試驗方法》規定為1800kg/m3。

使用壽命：冷卻塔中所有玻璃鋼構件均不小于20年。

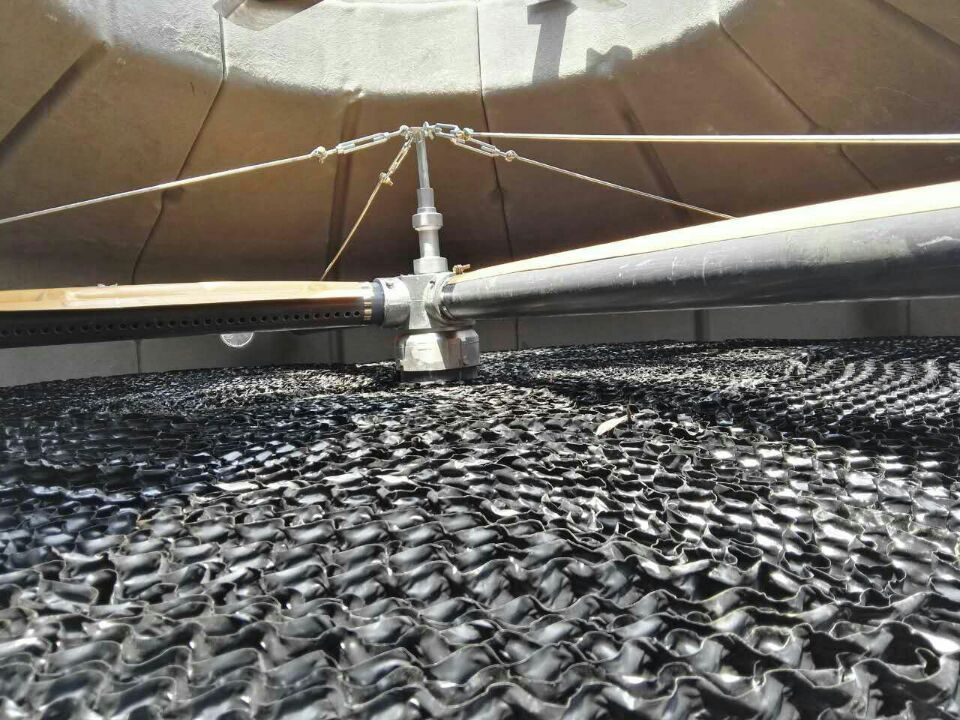

7、灑水系統

材質：鋁合金、PVC

冷卻塔布水采用旋轉布水的方式，循環水經過布水器消能后均勻分布到冷卻塔填料內，從篩狀小孔自然淋入塔內填料，冷卻塔內的水流穩定，布水均勻。采用敞開式布水，填料堵塞后易清洗，方便冷卻塔在使用時的日常維護。

8、噪音處理

冷卻塔噪音主要來源于三個方面，一是淋水噪音，二是風筒上方排風聲音及電機風扇聲音，三是進風窗面的進風聲音。

我司生產的冷卻塔，其一，布水均勻，淋水噪音很小，其二，風扇采用優質鋁合金低噪音大弦弧型，風扇轉速慢，風量大，并且出風口裝有消音板，有效的降低了噪音，其三，電機采用級數較高的低速電機，電機風扇采用皮帶傳動減速裝置，降低了啟動及運轉時的噪音，保證了冷卻塔工作時的噪音指標，從而減小風機噪音，通過以上措施，我司生產的冷卻塔，其噪音指標可以滿足要求。

9、檢修通道

本塔設計充分考慮到塔維護檢修方便的要求，在塔體一側設有檢修梯，塔內有檢修走道，以方便塔頂設備的正常維護管理和消防要求。

10、鋼結構件

冷卻塔所有的鋼結構原材料均為馬鞍山鋼鐵公司產碳鋼型材制作，其腐蝕問題是塔質量保證的一個重要環節，我司為保證質量，所有出廠鋼構件經酸洗除銹→水洗→堿洗除油→水洗→熱鍍鋅，這一套嚴格的防腐措施進行處理，正常條件下使用經過防腐處理后的鋼構件使用壽命不低于20年。

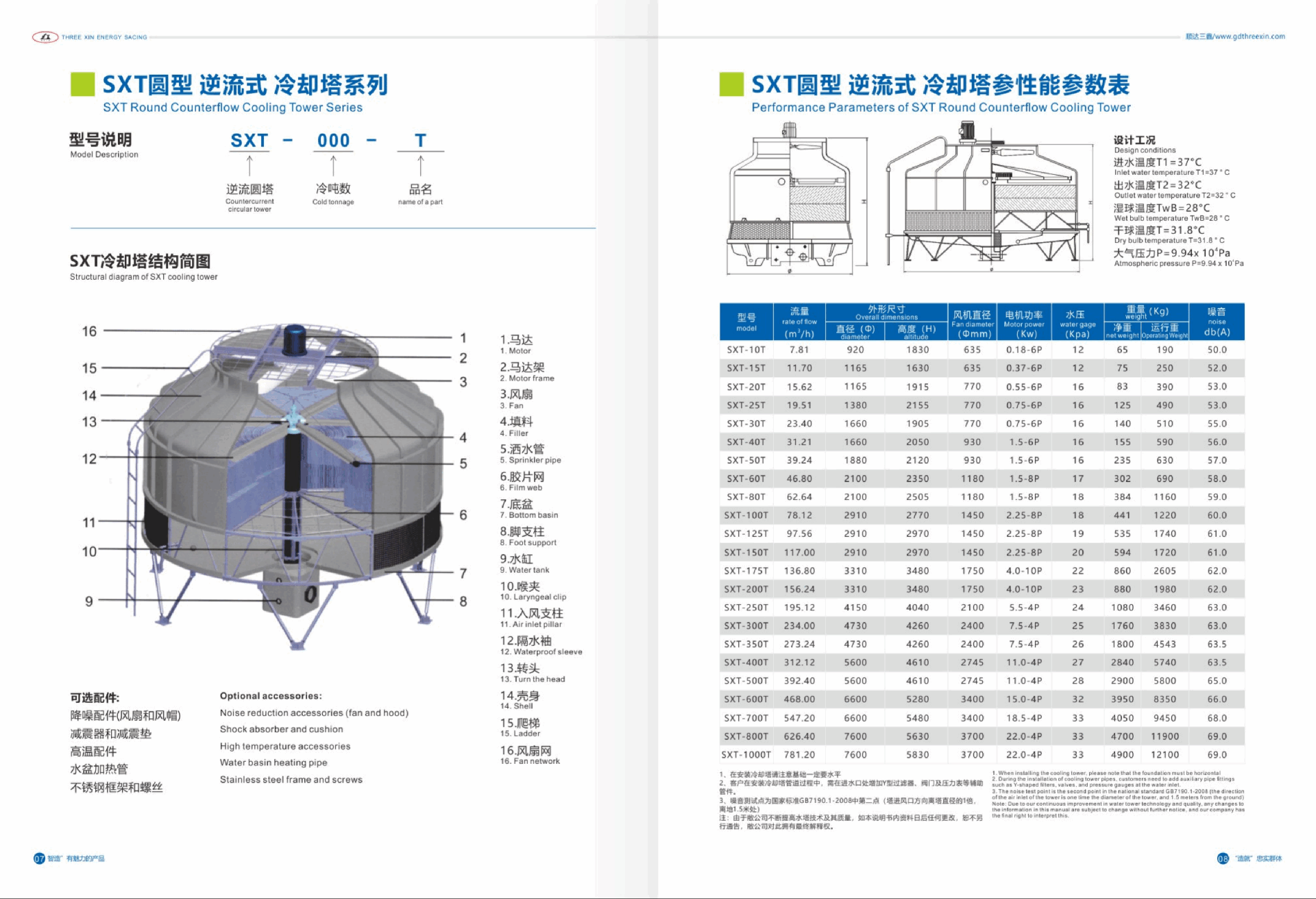

11、SXT玻璃鋼 圓型逆流式 部分產品工況參數

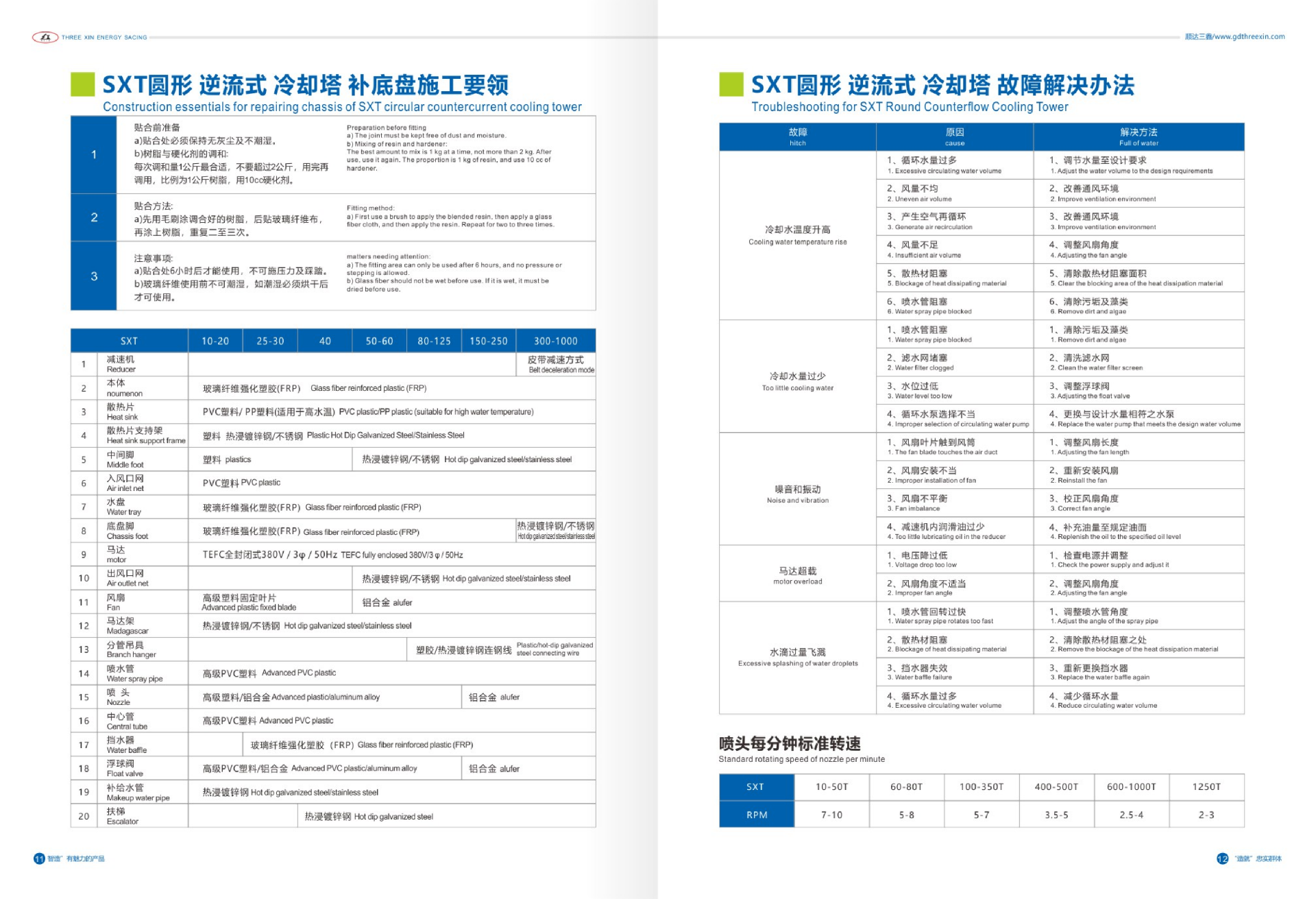

使用中的冷卻塔如出現不良點或有問題,請本公司冷卻塔服務網站或者本公司聯系。
